Här finns resultatet
Jag skall sätta en decoupler på utgången från trycksensorn, men det är troligtvis mest för syns skull.
Mätenheten är uppbyggd kring MPX4115A, http://www.freescale.com/files/sensors/ ... X4115A.pdf
För att läsa av utspänningen används en DS2450S.
Sensorn har inte någon hårdvarukalibrering, eventuell kalibrering mot havsnivå måste därför göras i mjukvara.

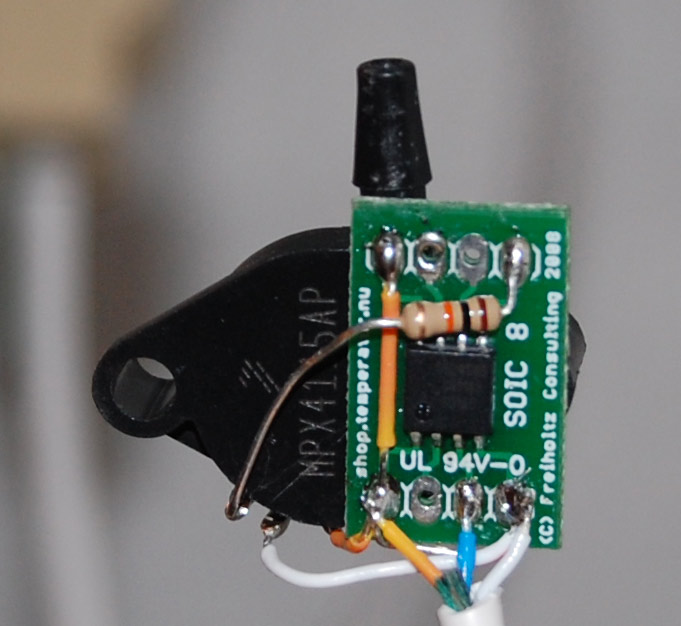

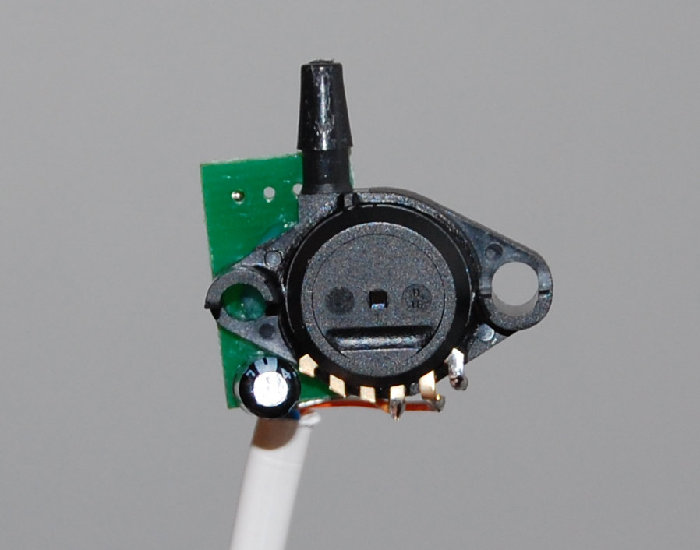

Bilder på testexemplaret:
- lufttryck2.jpg (66.37 KiB) Visad 7150 gånger
Kod: Markera allt
#Beräkningar och grafskapande görs på temperatur.nu-servern. Pvolt.ALL är volt.ALL från DS2450.
DATA1=`wget -O - -q elf98.dyndns.org:8000/Pvolt.ALL`
#Vout är anslutet till ingång A/1
VOUT=`echo $DATA1|sed -e s/,//g|awk '$0=$1'`
#VS, Spänningsmatningen på 1wire-nätet, är ansultet till ingång D/4
VS=`echo $DATA1|sed -e s/,//g|awk '$0=$4'`
#echo Det är bra att se värdena för eventuell felsökning
echo "Vout=$VOUT, VS=$VS"
#Beräkning av tryck utifrån Vout och VS
CALC_PREASURE=`echo "$VOUT $VS" | awk '{$1=($1+0.095*$2)/($2*0.009)*10;printf "%.0f",$1}'`Glömde jag att nämna att jag fått hem en hel hög med trycksensorer? Och att lagret med DS2450S är påfyllt? Trycksensor dyker upp i shoppen under kvällen.
