Kanske ska göra en liten uppdaterin. Skaffat mig en Fräs så kan bland annat fräsa kretskort ganska enkelt.
Håller på och bygger om Styrningen till pannan och värmen. Samt värmen till poolen.

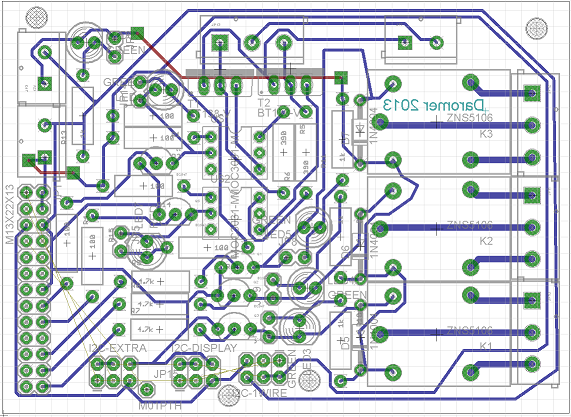

Tanken är att styra med en raspberry pi. Har byggt ett expanderkort. Det är till för att styra Shunten samt 3 relän för att styra 3 pumpar.
Där finns även 3 st i2c expansioner. Till LCD,1wire samt en extra ifall att

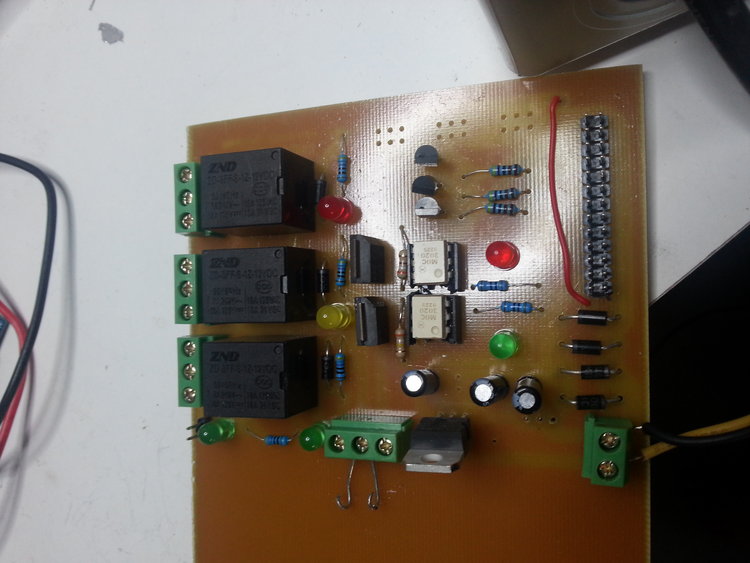

- heat1

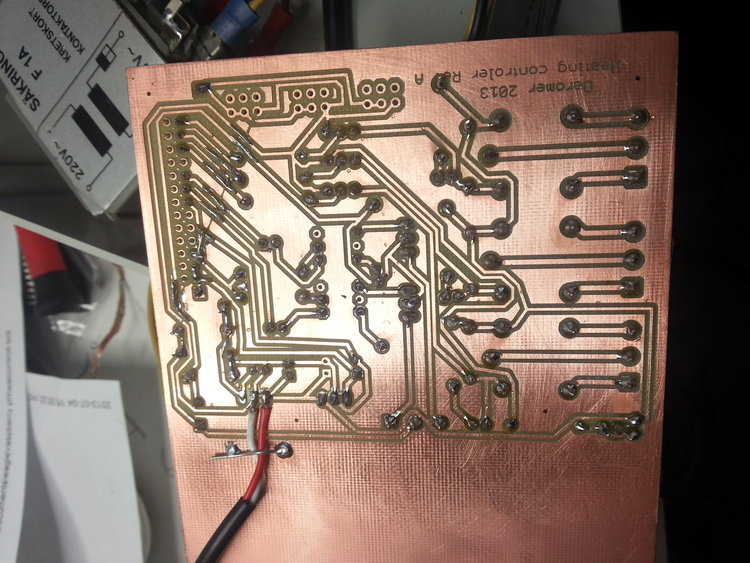

- heat2
Sedan skaffade jag ett adafruit i2c lcd expansion MEN den var för stor och klumpig. Så gjorde helt enkelt en ny

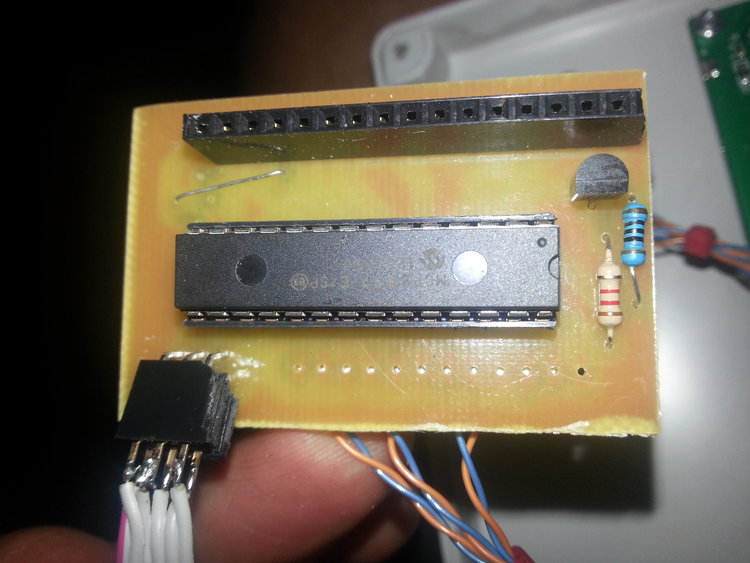

- i2c1

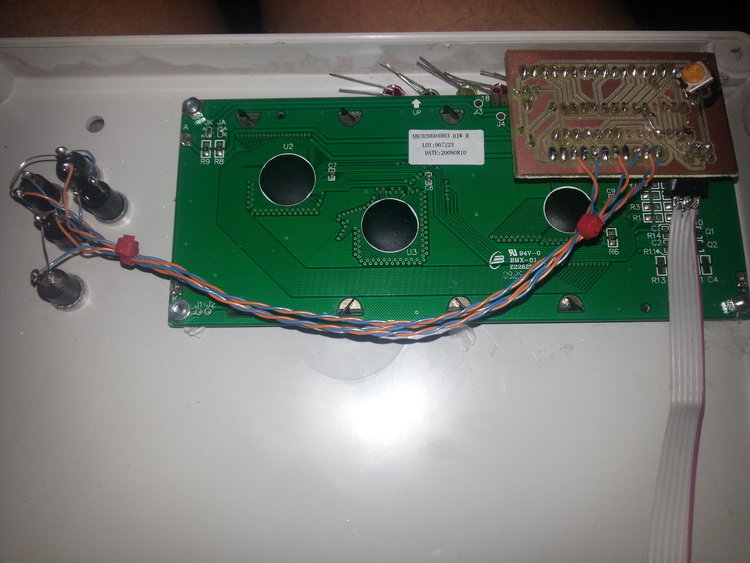

- i2c2
Nu är denna displayen stor med. Men tanken var helt enkelt att slippa knapparna samt enklare kunna ansluta den.

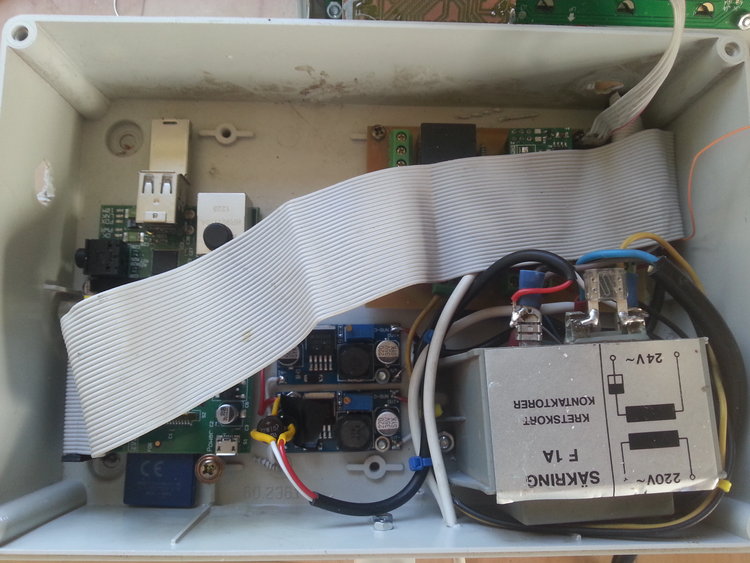

Bild över framsidan på lådan som den ser ut just nu samt insidan.

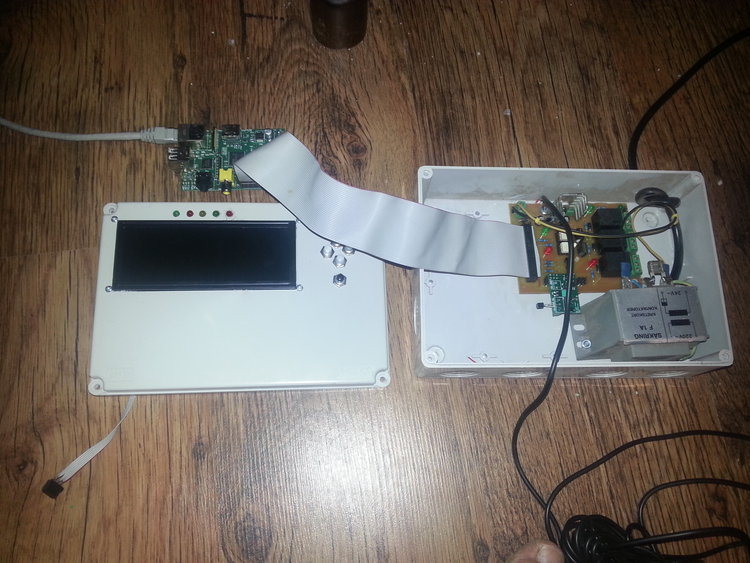

- låda
Så det som saknas är lite monteringsbyglar samt att jag måste bygga om spänningskällan. DÅ jag har 24VAC in så blir detta runt 30VDC och då klarar inte LM7812 och LM7805 att driva sakerna utan att alstra massa ström. Kommer nog bli någon enkel switchhistoria för att slippa värmen.
