Vindmätare - pinkonfiguration

[flyvert]

Har precis fått min "vindmätare - proffs" (https://www.m.nu/vindmatare-proffs-p-223.html) levererad - sweet!

Efter att ha läst instruktionen på m.nu o Hobby Boards inser man hur man ansluter den via skruvterminalerna, men det finns ingen beskrivning över pinout i RJ45 jacken eller det odokumenterade RJ12 jacket?

Kretskort - ovan


Kretskort - sida


Eftersom jag helst vill köra med min befintliga 1-wire över CAT5 kabel där OW+/- samt 0/+5V finns på de två första paren (o snart även 0/+12V via det tredje) uppstår följande frågor:

- Vilken pinkonfiguration gäller för RJ45 urtagen?

- Kortet kräver minst 7V men saknar separat jord för matningen (delas med OW-) - skall jag då lägga ihop 0V från 12V trafon tillsammans med OW-, eller får man nån interferens då?

- Kan alla matningsspänningar dela jord med OW-?

- Vad är den fyrpoliga RJ12 kontakten till för?

/f

[flyvert]

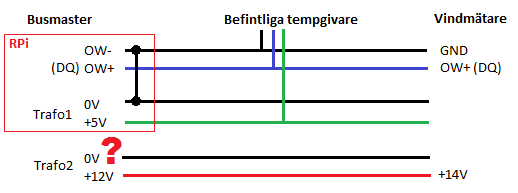

Här är en skiss som belyser mitt problem med 0V referensen för 12V matningen

Kan jag dra ihop 0V från +12V trafon (trafo 2) med 0V för 5V trafon (trafo 1) som drar RPin (och den befintliga 1-wire bussen)

Kopplingsschema


Någon som vet?

[elf98]

Du kan dela spänningsjordarna utan problem. Kontakteringen för rj45an finns i wikin. rj11an är till vindmätaren i hobbyversionen av vindmätaren.

[flyvert]

Du kan dela spänningsjordarna utan problem. Kontakteringen för rj45an finns i wikin. rj11an är till vindmätaren i hobbyversionen av vindmätaren.

Tack!

Får man flika in en fråga till; vad är stift 3 power return till (motparten, stift 6 är ju NC)?
Stift 1+2: 5V
Stift 7+8: 12V
Stift 5+6: 1-wire

Se även denna fråga: http://www.temperatur.nu/forum/hemautom ... t3366.html

Om jag inte hörs av nå mer så beror det på att jag föll ned från skorstenen när jag monterade givarna...

/f

[elf98]

Power return är spänningsjord. Man vill generellt hålla jordarna åtskillda där det går.
