Koppla in DS18S20 rätt?

[CirruZZ]

Jag försöker få igång min USB adapter men det strular, och för att försöka härleda vad som kan vara fel så måste jag först vara säker på att jag har kopplat in sakerna rätt. Jag tror att jag har kopplat DS18S20 rätt i nätet. (Kör nu bara med en DS18S20 för att testa)

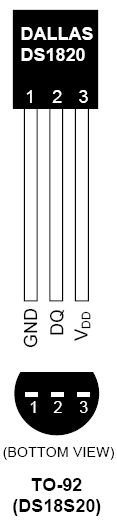

DS18S20 <-> RJ12
Pinne 1 (GND) <-> Pinne 4 (1-wire return GND) (Blå/Vit)
Pinne 2 (DQ) <-> Pinne 3 (1-wire data DQ) (Blå)
Ej kopplad <-> Pinne 2 (Power returne GND) (Orange/Vit)
Pinne 3 (Vdd) <-> Pinne 1 (+5V PWR) (Orange)

Sen om jag tolkat Kontakteringsguiden rätt vad gäller Pinne 1 på RJ12 så är det så som denna


Bild länkad från Wikipedia

Har jag gjort rätt?!

[elf98]

Japp det har du!

Hittas usbadaptern som den ska? Vilket OS, vilken mjukvara?

[CirruZZ]

Japp det har du!

Tackar! Jag kom fram till det också efter att ha testat att köra adaptern med DS18S20'an i XP tillsammans med LogTemp.

Hittas usbadaptern som den ska? Vilket OS, vilken mjukvara?

Fortsätter i den här tråden, Ser inga givare med OWFS, för det liknar väldigt mycket mitt problem. Dumt att diskutera det på flera ställen!

[Dowser]

Får man då påpeka att moderatorn kanske skall ange att frågan är löst?

[CirruZZ]

Får man då påpeka att moderatorn kanske skall ange att frågan är löst?
