Tänkte berätta lite om mitt system nr 2 som jag har i igång nu.
Detta systemet är för en spannmålstork där en pc styr, mäter reglerar och loggar allt.
Torken: Jaako satstork med plats för ca 8-9 ton.
Värme växlaren : Fd olje panna ombyggd för flisugn.
Flisugnen: egenbyggd flis ugn med roster 60*50 cm, ca 600-700kg, ca 200-400kw har ej mätt upp det.
Flislådan: låda med skruv och omrörare, plats för 3-4 m3 flis
Styrsystem:
Pc: mini-itx
Systemet styrs av ett C++ program som körs på samma pc som owfs.
Programmet är på ca 2000 rader kod.
RRDtool för databaser, loggning och grafer.
SMS larm vid fel.
Mätpunkter temperatur: (ds1820)
Ute
Server (PC)
Panna temp ut
Tork in temp
Tork ut temp
Spänningsmätning med ds2450:
Ljus Flisugn (eldkontroll)
Återkoppling från frekvensomriktaren
2 fuktighets givare ds2438 & HIH-4000 : Från temperatur.nu
Tork in fukt
Tork ut fukt
DS2890 digital potentiometer: Från temperatur.nu
Styr frekvensomriktaren och varvtalet på torkfläkten
20*4 raders LCD display i dörren till El-skåpet
Rökgasgivare med typ k element
DS2760 Thermocouple Kit från parallax
Relä system (Labbport) 12 utångar 5 ingångar via paralellporten
Styr de flesta motorer och fläktar till flisugnen.
Systemet styrs av ett C++ program som körs på samma server som owfs.
Programmet är på ca 2400 rader kod.
Funktion:
När torken är fylld med våt spannmål (>14% vattenhalt) startar vi flisugnen
som kör sina rökgaser genom värmeväxlaren.
Torkfläkten blåser luft igenom värmeväxlaren som värms upp till önskade 75 grader.
Temperatur givaren (panna ut) relgerar hastigheten på torkfläkten via ds2890 och frekvensomriktaren
så temperaturen är konstant.
Den varma luften blåses in i torken och får genom kanaler passera igenom spannmålet som sen tar fukten med sig ut ur torken. På så vis torkas spanmålet.
Temperatur givaren Tork ut får ej överstiga 40 grader för då försvinner grobarheten i kärnorna (då kan man ej göra öl)
Händer det stryps effekten på ugnen genom längre pauser och ökat varvtal på torkfläkten.
När luftfuktigheten har sjunkit från 80% (då är vattenhalten ca 20-25% i spannmålet) till ca 30-35 % är torkningen klar
och vattenhalten i spannmålen är nere på lagringsbara 13-14 %.
Då stänger vi flisugnen för 3 timmars kylning till 20-25 graders temperatur innan vi tömmer torken och lagrar in spannmålen på lagret och sen börjar processen om.
/mats

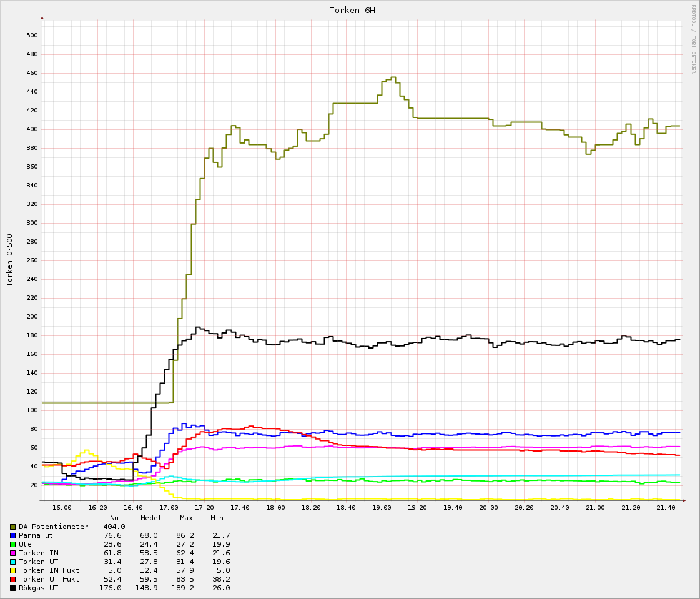

- Torken och flisugnen startades vid 16:40 röd kurva visar luftfuktighet ut ur torken
