Ljussensor/ljusstyrning

[elf98]

Eagle från Cadsoft, http://www.cadsoft.de/, fixar scheman och pcb.

[Niklas]

Ljussensorn från Elfa


Den färdiga lådan blev med sensor bakom "limpistolsblobblins", små hål för att släppa in fukt. Dessutom en infälld bild på kopplingen i råttboet som jag inte är stolt över. Numera gör jag inkråmet på ett labbord med lödöar/kanaler så det blir ganska prydligt, man lär så länge man lever....


mvh / Anders

Ser bra ut! Vad är det gråa på nedre delen av den infällda bilden av innehållet? Har den med ljussensorn att göra? Lite svårt att se.
Jag är riktigt dålig på att löda, fixa komponenter så de funkar tillsammans och hur allt fungerar men jag lär mig gärna.
Bilder på något färdigt (med beskrivning) brukar göra att jag fixar ihop det till något som fungerar i alla fall.

[ahd71]

Det gråblå är ett motstånd som är kopplat till det vita som är den billiga fuktsensorn. Det svarta som hänger mitt i är den dyrare fuktsensorn. Ljussensorn är den sitter ingjuten med smältlim i ett litet hål. Sen blev det lite eltejp och nertryckt i lådan.

Tack också Erik för tipset om cadprogram, väntar med iver på att fru och barn ska somna så man kan börja arbeta

/Anders

[Niklas]

Det gråblå är ett motstånd som är kopplat till det vita som är den billiga fuktsensorn. Det svarta som hänger mitt i är den dyrare fuktsensorn. Ljussensorn är den sitter ingjuten med smältlim i ett litet hål. Sen blev det lite eltejp och nertryckt i lådan.

Tack också Erik för tipset om cadprogram, väntar med iver på att fru och barn ska somna så man kan börja arbeta

/Anders

Ah! Ok. Tack.
Själv har jag svämor här som tar hand om 2 av avkommorna. Nr 3 sover som en stock.
Problemet är att jag måste besöka elfa innan jag kan börja leka och det blir nog på tisdag det.

[Niklas]

Ljussensorn från Elfa


Den färdiga lådan blev med sensor bakom "limpistolsblobblins", små hål för att släppa in fukt. Dessutom en infälld bild på kopplingen i råttboet som jag inte är stolt över. Numera gör jag inkråmet på ett labbord med lödöar/kanaler så det blir ganska prydligt, man lär så länge man lever....

Kan någon tipsa om ett opensource program för att rita kopplingsscheman, gärna kretskortslayout också, men främst kopplingsscheman så ska jag dela med mig av logiken också.


mvh / Anders

Vart köper man plastlådan förresten?

[elf98]

Här tex: http://shop.temperatur.nu/plastbox-small-p-168.html

Samma box som används till räknare, luftfuktighetsmätare och dylikt på temperatur.nu.

[CirruZZ]

Här tex: http://shop.temperatur.nu/plastbox-small-p-168.html

Samma box som används till räknare, luftfuktighetsmätare och dylikt på temperatur.nu.

Finns den i vit färg?

[elf98]

Näe, inte just den modell jag använder.

Den finns i svart, grå och transparent blå.

[Niklas]

Vet inte om jag gjort rätt nu men jag har smackat ihop allt.
Det tycks fungera men har jag kanske fått något om bakfoten? Bra att veta.

Jag har anslutit så här.
DS2450
Pin 1 - Orange och VDD på ljussensorn.
Pin 2 - Inget
Pin 3 - Blå
Pin 4 - Blå/vit.

AIN-A har jag anslutit till OUT på ljussensorn.
Jag har även kopplat ihop GND på ljussensorn till orange/vit.

Testade också ansluta 1 till D-ingången. Får 5 fina volt som svar.

Är detta fel? Behöver jag ens ansluta något till pin 1 på DS2450?
Vill göra allt rätt från början nu när jag drar om mitt nät. Har aldrig haft spänningsmatat och kört com-portsadapter förr.

Eller hmm.. det är 0 volt när det är svart och 4 när det är ljust. Spelar ingen roll om jag dimmar lampan. Det håller sig på 3.9 - 4.
Har jag gjort fel eller är den så känslig? Känns som att den kommer gå på max så fort det börjar ljusna typ.

[ahd71]

Är detta fel? Behöver jag ens ansluta något till pin 1 på DS2450?

Pin 1 är Vcc, dvs +5V men det hade du ju anslutit enligt texten ovanför detta citat.

Eller hmm.. det är 0 volt när det är svart och 4 när det är ljust. Spelar ingen roll om jag dimmar lampan. Det håller sig på 3.9 - 4.
Har jag gjort fel eller är den så känslig? Känns som att den kommer gå på max så fort det börjar ljusna typ

Den är ganska känslig men det är ju bara att "sätta solglasögon på den", dvs antingen genom att montera den bakom en stor "limblob" som jag gjorde och blev lagom för mig, åtminstone vid vinterljusstyrkor, jag har min låda sittande i en friskluftsventil och vinklad så jag får indirekt ljus och det gör väl sitt till också antar jag. Det finns två varianter av sensorn med olika känslighet, kanske har vi olika varianter. I fotovärlden hade man satt ett "ND-filter" framför dvs solglasögon så ett alternativ kan vara att ha den bakom en halvtransparant material?

(Igår tog min soluppgång ca 2h mellan klockan 8-10 och gick från 0V till ca 3.6V, sen dalade den exponentiellt mellan 10 till strax före 16, med lite ryck i grafen vid tolvsnåret där det blev lite ljusare, mindre moln eller så antar jag)

/Anders

[Niklas]

Är detta fel? Behöver jag ens ansluta något till pin 1 på DS2450?

Pin 1 är Vcc, dvs +5V men det hade du ju anslutit enligt texten ovanför detta citat.

Eller hmm.. det är 0 volt när det är svart och 4 när det är ljust. Spelar ingen roll om jag dimmar lampan. Det håller sig på 3.9 - 4.
Har jag gjort fel eller är den så känslig? Känns som att den kommer gå på max så fort det börjar ljusna typ

Den är ganska känslig men det är ju bara att "sätta solglasögon på den", dvs antingen genom att montera den bakom en stor "limblob" som jag gjorde och blev lagom för mig, åtminstone vid vinterljusstyrkor, jag har min låda sittande i en friskluftsventil och vinklad så jag får indirekt ljus och det gör väl sitt till också antar jag. Det finns två varianter av sensorn med olika känslighet, kanske har vi olika varianter. I fotovärlden hade man satt ett "ND-filter" framför dvs solglasögon så ett alternativ kan vara att ha den bakom en halvtransparant material?

(Igår tog min soluppgång ca 2h mellan klockan 8-10 och gick från 0V till ca 3.6V, sen dalade den exponentiellt mellan 10 till strax före 16, med lite ryck i grafen vid tolvsnåret där det blev lite ljusare, mindre moln eller så antar jag)

/Anders

Jag köpte den du tipsade om här i tråden.
Jag har gjort som du med den där smältlimsblobben. Jag har aldrig kommit upp till mer än 4 volt.

Så här såg det ut imorse:

Kod: Markera allt

"9";"Ljus";"0.0537508";"2009-01-21 04:57:09"
"18";"Ljus";"0.100705";"2009-01-21 05:00:07"
"27";"Ljus";"0.0538289";"2009-01-21 05:05:08"
"36";"Ljus";"0.0200003";"2009-01-21 05:10:08"
"45";"Ljus";"0.0310161";"2009-01-21 05:15:07"
"54";"Ljus";"0.072423";"2009-01-21 05:20:13"
"63";"Ljus";"0.0689854";"2009-01-21 05:25:10"
"72";"Ljus";"0.0196097";"2009-01-21 05:30:08"
"81";"Ljus";"0.0697667";"2009-01-21 05:35:07"
"90";"Ljus";"0.04211";"2009-01-21 05:40:06"
"99";"Ljus";"0.0578915";"2009-01-21 05:45:06"
"108";"Ljus";"0.0985953";"2009-01-21 05:50:09"
"117";"Ljus";"0.0292973";"2009-01-21 05:55:08"
"126";"Ljus";"0.0566415";"2009-01-21 06:00:07"
"135";"Ljus";"0.0435163";"2009-01-21 06:05:08"
"144";"Ljus";"0.0233597";"2009-01-21 06:10:07"
"153";"Ljus";"0.0421881";"2009-01-21 06:15:07"
"162";"Ljus";"0.0639072";"2009-01-21 06:20:10"
"171";"Ljus";"0.0899232";"2009-01-21 06:25:08"
"180";"Ljus";"0.0690636";"2009-01-21 06:30:07"
"189";"Ljus";"0.0976577";"2009-01-21 06:35:07"
"198";"Ljus";"0.0351568";"2009-01-21 06:40:08"
"207";"Ljus";"0.0878138";"2009-01-21 06:45:07"
"216";"Ljus";"0.0295317";"2009-01-21 06:50:09"
"225";"Ljus";"0.0693761";"2009-01-21 06:55:07"
"234";"Ljus";"0.0532039";"2009-01-21 07:00:08"
"243";"Ljus";"0.0857044";"2009-01-21 07:05:07"
"252";"Ljus";"0.0503914";"2009-01-21 07:10:08"
"261";"Ljus";"0.101955";"2009-01-21 07:15:08"
"270";"Ljus";"0.0919545";"2009-01-21 07:20:08"
"279";"Ljus";"0.0665635";"2009-01-21 07:25:07"
"288";"Ljus";"0.0141408";"2009-01-21 07:30:07"
"297";"Ljus";"0.092267";"2009-01-21 07:35:07"
"306";"Ljus";"0.0381256";"2009-01-21 07:40:07"
"315";"Ljus";"0.0496101";"2009-01-21 07:45:07"
"324";"Ljus";"0.140393";"2009-01-21 07:50:08"
"333";"Ljus";"0.134377";"2009-01-21 07:55:07"
"342";"Ljus";"0.268832";"2009-01-21 08:00:08"
"351";"Ljus";"0.368599";"2009-01-21 08:05:08"
"360";"Ljus";"0.58454";"2009-01-21 08:10:07"
"369";"Ljus";"0.894154";"2009-01-21 08:15:07"
"378";"Ljus";"1.26299";"2009-01-21 08:20:08"
"387";"Ljus";"1.6087";"2009-01-21 08:25:07"
"396";"Ljus";"2.1741";"2009-01-21 08:30:07"
"405";"Ljus";"3.43802";"2009-01-21 08:35:09"
"414";"Ljus";"3.93381";"2009-01-21 08:40:09"
"423";"Ljus";"3.99498";"2009-01-21 08:45:08"
"432";"Ljus";"3.95842";"2009-01-21 08:50:09"
"441";"Ljus";"3.95904";"2009-01-21 08:55:08"
"450";"Ljus";"3.95537";"2009-01-21 09:00:07"
"459";"Ljus";"3.95061";"2009-01-21 09:05:08"
"468";"Ljus";"3.94686";"2009-01-21 09:10:07"
"477";"Ljus";"3.97873";"2009-01-21 09:15:07"
"486";"Ljus";"3.99772";"2009-01-21 09:20:09"
"495";"Ljus";"3.94186";"2009-01-21 09:25:09"
"504";"Ljus";"3.94951";"2009-01-21 09:30:08"
"513";"Ljus";"3.986";"2009-01-21 09:35:07"
"522";"Ljus";"3.97248";"2009-01-21 09:40:07"
"531";"Ljus";"3.96725";"2009-01-21 09:45:08"
"540";"Ljus";"3.98592";"2009-01-21 09:50:08"
"549";"Ljus";"3.97811";"2009-01-21 09:55:07"
"558";"Ljus";"3.99936";"2009-01-21 10:00:08"
"567";"Ljus";"3.99545";"2009-01-21 10:05:07"
"576";"Ljus";"3.98248";"2009-01-21 10:10:07"
"585";"Ljus";"3.96764";"2009-01-21 10:15:08"
"594";"Ljus";"3.96389";"2009-01-21 10:20:08"
"603";"Ljus";"4.00967";"2009-01-21 10:25:07"
"612";"Ljus";"3.98678";"2009-01-21 10:30:09"
"621";"Ljus";"3.98201";"2009-01-21 10:35:07"
"630";"Ljus";"3.94811";"2009-01-21 10:40:07"
"639";"Ljus";"3.95154";"2009-01-21 10:45:07"
"648";"Ljus";"3.95631";"2009-01-21 10:50:07"
"657";"Ljus";"3.99178";"2009-01-21 10:55:08"
"666";"Ljus";"3.95154";"2009-01-21 11:00:09"
"675";"Ljus";"3.93248";"2009-01-21 11:05:09"
"684";"Ljus";"3.99131";"2009-01-21 11:10:08"
"693";"Ljus";"3.93811";"2009-01-21 11:15:07"
"702";"Ljus";"3.98287";"2009-01-21 11:20:09"
"711";"Ljus";"3.95928";"2009-01-21 11:25:08"
"720";"Ljus";"3.94951";"2009-01-21 11:30:08"
"729";"Ljus";"3.98186";"2009-01-21 11:35:07"
"738";"Ljus";"3.96803";"2009-01-21 11:40:08"
"747";"Ljus";"3.96529";"2009-01-21 11:45:08"
"756";"Ljus";"3.95287";"2009-01-21 11:50:08"
"765";"Ljus";"3.94272";"2009-01-21 11:55:07"
"774";"Ljus";"3.95873";"2009-01-21 12:00:07"
"783";"Ljus";"3.98467";"2009-01-21 12:05:08"
"792";"Ljus";"3.98959";"2009-01-21 12:10:08"
"801";"Ljus";"3.95701";"2009-01-21 12:15:09"
"810";"Ljus";"4.00006";"2009-01-21 12:20:08"
"819";"Ljus";"3.98553";"2009-01-21 12:25:07"
"828";"Ljus";"3.96881";"2009-01-21 12:30:07"
"837";"Ljus";"3.95733";"2009-01-21 12:35:07"
"846";"Ljus";"3.95209";"2009-01-21 12:40:08"
"855";"Ljus";"3.96944";"2009-01-21 12:45:08"
"864";"Ljus";"3.99819";"2009-01-21 12:50:08"
"873";"Ljus";"4.0074";"2009-01-21 12:55:08"
"882";"Ljus";"4.0049";"2009-01-21 13:00:08"
"891";"Ljus";"4.0024";"2009-01-21 13:05:08"
"900";"Ljus";"3.97045";"2009-01-21 13:10:07"
"909";"Ljus";"3.94373";"2009-01-21 13:15:07"
"918";"Ljus";"3.99897";"2009-01-21 13:20:08"
"927";"Ljus";"3.95678";"2009-01-21 13:25:08"
"936";"Ljus";"3.98467";"2009-01-21 13:30:08"
"945";"Ljus";"3.94459";"2009-01-21 13:35:07"
"954";"Ljus";"4.00006";"2009-01-21 13:40:08"
"963";"Ljus";"3.97842";"2009-01-21 13:45:08"
"972";"Ljus";"3.98287";"2009-01-21 13:50:07"
"981";"Ljus";"3.96686";"2009-01-21 13:55:08"
"990";"Ljus";"3.95194";"2009-01-21 14:00:08"
"999";"Ljus";"3.94569";"2009-01-21 14:05:07"
"1008";"Ljus";"3.99662";"2009-01-21 14:10:08"
"1017";"Ljus";"3.95311";"2009-01-21 14:15:08"
"1026";"Ljus";"3.99201";"2009-01-21 14:20:08"
"1035";"Ljus";"3.951";"2009-01-21 14:25:08"
"1044";"Ljus";"3.96467";"2009-01-21 14:30:08"

Den hamnar snabbt på 3.9 volt och stannar där. Det är ganska mörkt ute idag men jag kan inte få den att gå över 3.9 - 4.0 så det känns som att den liksom går upp på max för snabbt.

[ahd71]

Konstigt att du får den att bottna nästan direkt. Är det samma krets vi köpte?, om jag minns rätt fanns det tre känslighetsgrader, jag skrev ELFAs artikelnummer i ett tidigare inlägg, det finns väl en liten risk att jag fått en annan än jag beställde även om den som sagt är liten.

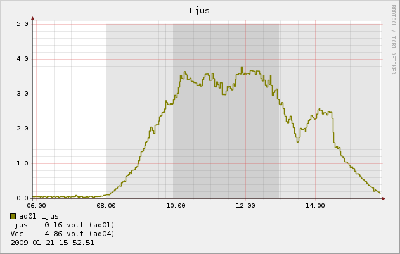

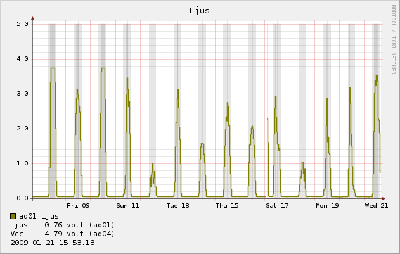

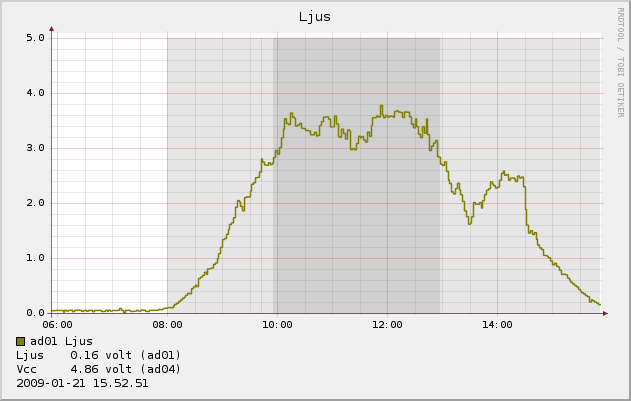

Gjorde grafer för ljusinsläppet idag och de senaste två veckorna som referens. Gråmarkerade ytor är interval 0,1V-2,8V (skymning) respektive 2,8V eller mer (dagsljus). Mina toppar när den planar ut och man förstår att den "bottnar" är på cirka 3,9V.

/Anders

[Niklas]

Det där ser ju jättebra ut.
Lust att beskriva lite om hur du skapar RRD-databasen och graferna?

Får i värsta fall testa med en annan sensor. Finns det flera olika hos elfa?

[ahd71]

Kod: Markera allt

rrdtool graph /srv/www/htdocs/1wire/ad01.png \
        --start $start --end $end --title 'Ljus' --width $width --height $height \
        DEF:ad01=/srv/www/htdocs/1wire/ad01.rrd:ad01:AVERAGE:start=end-2h$start \
        DEF:ad04=/srv/www/htdocs/1wire/ad04.rrd:ad04:AVERAGE:start=end-2h$start \
        CDEF:dagsljus=ad01,1,*,2.8,GT,5,* \
        AREA:dagsljus#00000018 \
        CDEF:skymning=ad01,1,*,0.1,GT,5,* \
        AREA:skymning#00000018 \
        LINE1.5:ad01#808000:'ad01 Ljus\\n' \
        GPRINT:ad01:LAST:'Ljus\\t%6.2lf volt (ad01)\\n' \
        GPRINT:ad04:LAST:'Vcc\\t%6.2lf volt (ad04)\\n' \
         --upper-limit 5 --lower-limit 0 --rigid \
        COMMENT:'".date("Y-m-d H.i.s")."\\n' \
        $option");

(det extra "1,*" i formeln är kvar sedan grafen hade en annan skala...)

/Anders

[ahd71]

...och databasen skapades med följande syntax:

Kod: Markera allt

rrdtool create ad01.rrd --step 60 DS:ad01:GAUGE:1200:U:U RRA:AVERAGE:0.5:1:2880
RRA:AVERAGE:0.5:3:14400 RRA:AVERAGE:0.5:15:35040 RRA:AVERAGE:0.5:60:175200
