OW-SERVER-ENET-2 + co2 mätare

[Jesperlann]

Hej!

Jag söker en lösning för att övervaka klimatet på kontoret och snubblade då in på den här sidan och hittade mycket kul. Det jag tänkte övervaka är temp, luftfuktighet och gärna co2 och gärna kunna avläsa detta med snmp för att grafa detta i whatsup gold. Men har lite frågor eftersom jag är helt ny på detta.

Jag har tittat på OW-SERVER-ENET-2 som ska stödja SNMP, kan man ställa snmp frågor mot denna och få ut värden från alla sensorer man kopplar på?

Stödjer OW-SERVER-ENET-2 Co2 mätaren som finns på hemsidan? kunde inte riktigt fastställa det.

Till temp/luftfuktighet tänkte jag ha en OW-ENV-TH och det verkar det inte vara några problem med. Något annat viktigt man ska tänka på?

//Jesper

[elf98]

Jag har inte utforskat snmp-stödet, men det ska gå att få ut alla värden.

CO2-mätaren stödjs, men måste initieras efter uppstart av OW-Servern då DS2450-kretsen som används defaultar till att mäta i området 0-2.56V, och Co2-mätaren lämnar 0-5V.

Vidare bör CO2-mätaren spännignsmatas separat, OW-Servern bör inte belastas så hårt strömmässigt.

[Jesperlann]

Hittade en manual på ow-servern och det verkade lovande med snmp stödet, man kunde i alla fall se i miben att man kunde få ut värdena från en DS2450. Vad är det man gör när man initierar mätaren? Spänningsmatning borde inte vara något problem.

[elf98]

Man måste ställa om mätintervallet. Tror inte det går att göra via snmp. Inga problem att göra via http-anrop dock.

[Jesperlann]

Det är inga problem snmp är bara för att grafa så inställningar an jag göra med http, finns det beskrivet någonstans hur man gör detta?

[elf98]

Finns en del info i manualen, men enklast är nog att bara byta ut ip och rom-id i följande script:

Kod: Markera allt

wget -O - "elf98.dyndns.org:7600/devices.htm?rom=2900000014042320&variable=ChannelAConversionRange&value=1"
wget -O - "elf98.dyndns.org:7600/devices.htm?rom=2900000014042320&variable=ChannelBConversionRange&value=1"
wget -O - "elf98.dyndns.org:7600/devices.htm?rom=2900000014042320&variable=ChannelCConversionRange&value=1"
wget -O - "elf98.dyndns.org:7600/devices.htm?rom=2900000014042320&variable=ChannelDConversionRange&value=1"

[Jesperlann]

Nu har jag kopplat in allt och det mesta verkar fungera men jag är lite fundersam över Co2 mätaren. När jag kollar i ow-server så kan jag se värden på A,B och C men på D så står det inte 5 volt. Jag har sett att det ibland blinkar till ett värde där men för det mesta är det 0.

Så här ser det ut:

Kod: Markera allt

Name	DS2450
Description	Quad A/D Converter
Family	20
ROMId	7600000010032320
Health	7
Channel	3
RawData	001A00A500030000DBFD088D089D088D088DB81B00FEFFFF00FF00FFB2140000...
PrimaryValue	0.517969V Chnl A
ChannelAConversionValue	0.517969
ChannelAConversionResolution	8
ChannelAConversionRange	1
ChannelAOutputEnable	0
ChannelAOutputControl	0
ChannelBConversionValue	3.287109
ChannelBConversionResolution	8
ChannelBConversionRange	1
ChannelBOutputEnable	0
ChannelBOutputControl	0
ChannelCConversionValue	0.059766
ChannelCConversionResolution	8
ChannelCConversionRange	1
ChannelCOutputEnable	0
ChannelCOutputControl	0
ChannelDConversionValue	0.000000
ChannelDConversionResolution	8
ChannelDConversionRange	1
ChannelDOutputEnable	0
ChannelDOutputControl	0
PowerOnReset	1
VCCControl	0

Jag får ju ut värden på kanal A så det verkar ju fungera men som sagt verkar det lite konstigt att den inte visar 5 volt på D.

[elf98]

Sannolikt ligger spänningen över 5,12v. Den rapporteras som 0V då.

Kul att du fått det att fungera!

[Jesperlann]

Okej tack!, det förklarar saken.

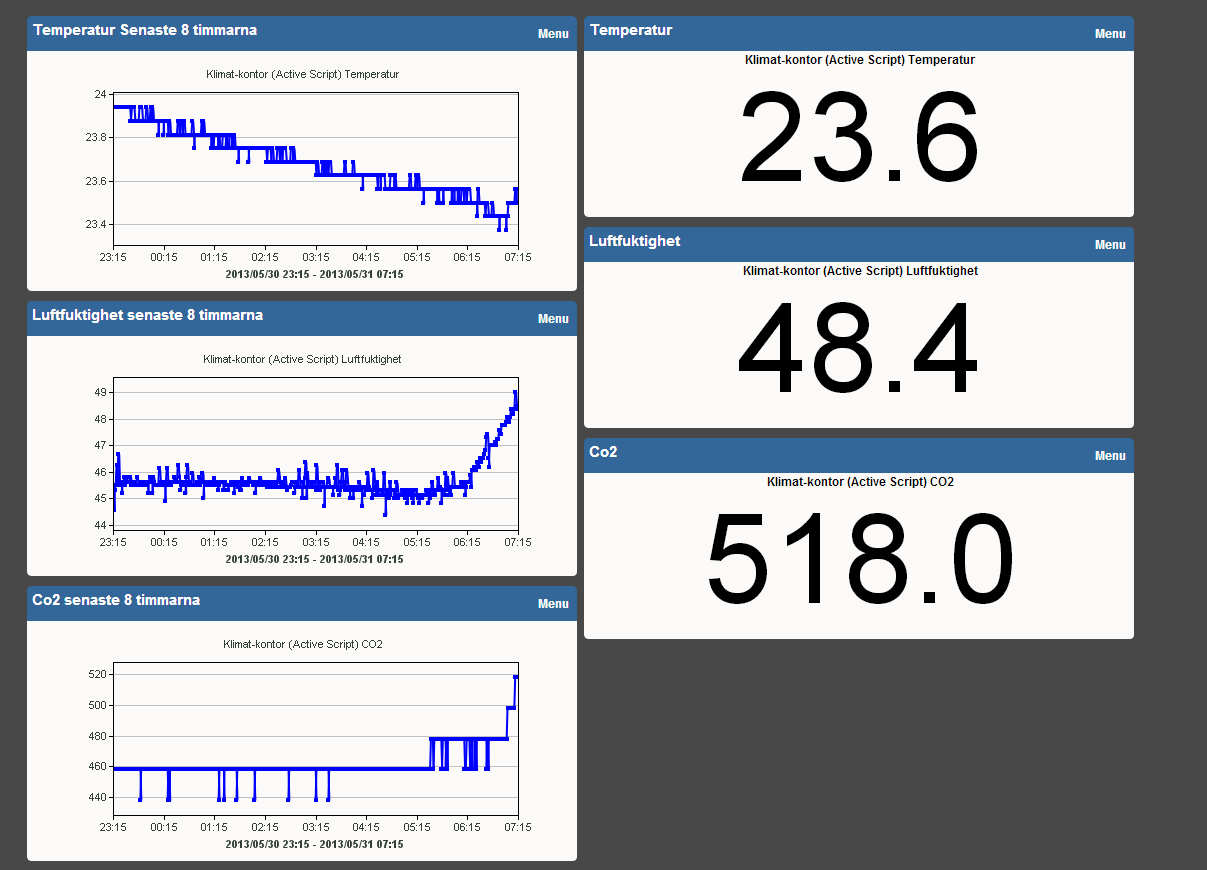

Bifogar 2 bilder som visar mina grafer och hur jag gjorde monitorn i whatsup gold.

Grafer och nuvarande värde
