inkoppling spänningsinjektor, nätet försvinner

[larky]

Jag försöker få in CO2-mätaren i mitt riktiga nät.

Det är draget med RJ45-kontakter och CAT5 kabel enligt nedan.


Gemensam jord i de flesta sensorerna, som sitter inplacerade på en bit prototypkort eller bara mitt på en vanlig rak nätverkskabel, minimala grenar.
Temperatur.nu använder RJ12, inga problem.


Det är ändå bara tre tåtar som är intressanta normalt sätt, +5, GND och DQ.

Nästan i slutet på slingan ska CO2-mätaren in, med spänningsinjektor just före. Det är en RJ45-skarv där det ska gå från rj45 till rj12 in i injektorn, sen ut till CO2, och vidare till nästa sensor via en RJ45. Så jag gjorde en kort adapterkabel rj45-rj12,

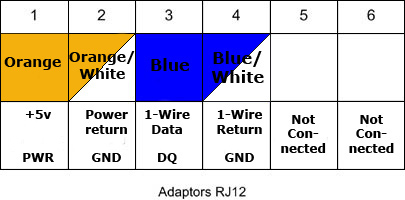

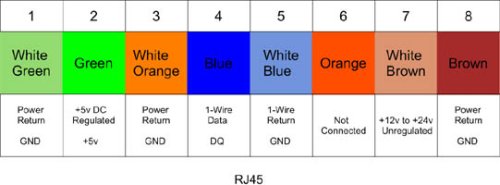

RJ45 - RJ12
2 +5V 1
3 GND 2
4 DQ 3
5 GND 4

Nätverkskabeltest genom spänningsinjektorn och två likadana adaptrar ger
2 till inget
3 till 3 och 5
4 till 4
5 till 3 och 5
vilket jag tycker stämmer, ingen ström men data och gemensam jord.

Nu äntligen till problemet; hela nätet försvinner när jag kopplar in injektorn.

Enbart injektor inkopplad på IN, ingen spänning: OK, händer inget alls, som förväntat.
injektor och spänningsmatning: OK, LED lyser, inte så mycket annat.
injektor och spänningsmatning, kabel till CO2: OK.
injektor, spänning och CO2: Alla sensorer försvinner.


Hjälp?

[elf98]

Klurigt.

Vad använder du för transformator till injektorn? Vad är injektorn inställd på för spänning?

Blinkar CO2-mätaren när du spänningssätter den via spänningsinjektorn?

Så en summering av problemet är att allt fungera fint så länge du inte kopplar in CO2-mätaren?

[larky]

Använder en laddare från en gammal gammal ipaq, ger 5.0 fina volt. Injektorn ställd på 5v.
CO2-mätaren går igång fint om jag kör på injektorn, och med en separat USB-adapter fick jag 4.9v eller nåt sånt på kanal 4, och 3.3 på kanal 2.

[elf98]

Hm... Det låter ju som ett inkopplingsfel vid Co2-sensorn, men jag tvivlar starkt på att skulle koppla DQ och GND fel! (Eftersom allt fungerar fint så länge du inte ansluter den.

Hur långt är nätet?

Har du testat att koppla in enbart injektor och CO2-sensor?

Vad är din gissning?

[larky]

Tja, halvlångt, sensorn ska in ungefär 5 meter före frysen
http://www.temperatur.nu/forum/download ... &mode=view

Låter helt klart som en kortslutning, det är så det brukar bli då, bara några kataloger kvar i /1wire och dom kommer tillbaka så fort jag kopplar ur den nya sensorn.

Det jag inte har så bra koll på men det ska ju inte spela nån roll är faser och sånt, spänningsinjektorn får ström från ett eluttag väldigt långt från datorn som matar den ursprungliga USB-adaptern. Sen gemensam jord, det borde det ju vara för att det ska funka. Ska koppla in en lös tempsensor efter injektorn och se vad som händer.

Enbart injektor och co2, ja, men på en laptop till min reserv USB, och en tempsensor.

Det svåra är ju varför den första halvan av nätet påverkas av vad jag gör efter injektorn. Det borde bara vara ren kortslutning DQ-GND som kan orsaka nåt sånt.

[elf98]

Att första halvan påverkas kan bero på två saker:
1. Potentialen på GND ändras.
2. DQ & GND kortsluts.

Vad får du för spänning mellan GND på nätet och GND i transformatorn?

Har du någon annan transformator att testa med?

GND skall alltid vara GND... Det är samma jord oavsett vilken fas du kopplar in dig på. Ibland kan det dock vara dålig kontakt någonstans på vägen fram till utaget som gör att det uppstår en potentialskillnad. Du kanske kan testa att tillfälligt ansluta injektor, transformator och co2-mätare närmare datorn? (iaf om du får en potentialskillnad mellan gnd och transformatorn?)

[larky]

Kopplade in en 1820 i utgågen och den dök upp i owfs bara fint...

Elen i huset är i bra skick.

Finns ett par saker att prova i morrn;

Koppla in co2 direkt i injektorn med den 10 cm långa orginalkabeln. (klämskada eller nåt?)
Flytta injektor och co2 med ny eller orginalanslutningskabel till början av nätet. (nu går kabeln genom en vägg)

Inkopplingspunkten är bakom tvättmaskinen nu så det är lite krypa att ta sig under bänken och dit, men det ska ju bara kopplas in en gång och sen fungera..

[larky]

Ont om tid, men problemet är löst!
Nu är det bara jag som klantat mig på nåt jag visste hur man gjorde, och Erik var felet på spåret hela tiden...

2. DQ & GND kortsluts.

Jag satte in en tempsensor i lådan, på baksidan av spänningsmätkortets lödpunkter. Det blev spegelvänt en gång för mycket, så sensorn hamnade fel, och därmed totalfel.

Slutsats: gör inte fel!

[CirruZZ]

...
Slutsats: gör inte fel!

Om man bra kunde tänka på det från början så skulle det aldrig vara några problem!
