Dum fråga om LCD-kontrollern

[gein]

Jag ska till att löda dit egna knappar men vet inte vart jag ska jorda tryckställarna någonstans. Den LCD-kontroller jag har, hade sina tryckställare bortmonterade p.g.a. platsbrist i LCD-höljet när jag köpte den. Nu vill jag dock montera dit egna tryckställare.

Jag kan inte se på bilden (https://www.m.nu/1wire-lcd-kontroller-p-74.html?) hur tryckställarna är jordade...

[CirruZZ]

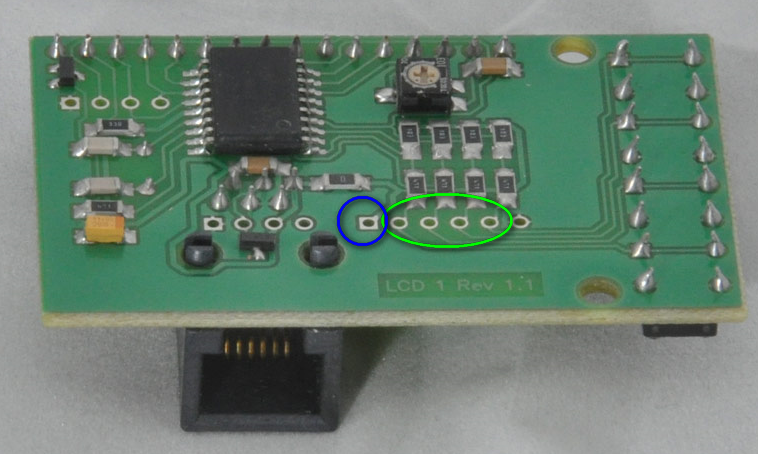

Edit 100316: OBS! Detta är fel, blå är inte jord, hålet till höger är jord

Blå = Jord
Grön = Kontakt 1-4

[gein]

Tack så hemskt mycket CirruZZ!

[gein]

Nu har jag kopplat alla push-knappar till dels jord (som angivet på bilden ovan) samt varsin knapp till varsin av de fyra kontakterna till höger om jord. Jag har verifierat med en multimeter att jag har kontakt från jord till respektive ingång när jag trycker in en knapp. LCD:n är inkopplat i nätverket och fungerar i övrigt (line20.ALL, LCDOn, backlight) men när jag trycker in en knapp så händer ingenting hos counters.ALL, cumulative.ALL eller gpio.ALL.

Någon som har en idé om vad som skulle kunna vara fel? Eller hur jag kan gå vidare i min felsökning?

[gein]

Jag skulle verkligen vara tacksam för all hjälp jag kan få i den här frågan. Är det ingen som har några idéer?

[elf98]

Hm... Den via som är inringad med blått ser inte ut att vara en jordpunkt.

Testa med vian som sitter på andra sidan av input-viorna.

[CirruZZ]

Hm... Den via som är inringad med blått ser inte ut att vara en jordpunkt.

Testa med vian som sitter på andra sidan av input-viorna.

Har jag ringat in fel....sorry! Jag försökte komma åt manualen för LCD-controllern men sidan verkar vara nere.

[gein]

Hm... Den via som är inringad med blått ser inte ut att vara en jordpunkt.

Testa med vian som sitter på andra sidan av input-viorna.

Fungerar perfekt! Tackar!

[CirruZZ]

Ber om ursäkt gein för att jag vilseledde dig, det var inte meningen. Skönt att det funkar nu i alla fall.

Har försökt att få tag i manualen men siten verkar ligga nere. http://www.louisswart.co.za/1-wire_lcd_100.pdf

[elf98]

Bara routingen som är trasig.

Ska lägga upp filen direkt på m.nu snart.

[gein]

Ber om ursäkt gein för att jag vilseledde dig, det var inte meningen. Skönt att det funkar nu i alla fall.

Det är ingen fara! Jag är så glad att det fungerar nu!
