Barometer Kalibrering

[gflygt]

Hallå!

Har köpt barometern Bar01 här i butiken. Tänkte jag äntligen skulle kalibrera den för placering ihop med temperaturgivarna i huset på Ornö. Kollar på sidan för kalibrering av apparaten, men blir ju inte helt klok på var jag ska läsa av spänningarna.Har hittat Test_point för att läsa av offset, men ser ej var jag läser av "ingång D på DS2450", som det står på kalibreringssidan!

Gunnar

[elf98]

Barometern kommer kalibrerad för att rapportera aktuellt tryck utan korrigering för höjd över havet. För kalibreringsinformation, se medföljande papper.

Spänningarna A-D läser du av med din mjuk vara.

Kanal A är utspännignen från mätenheten och det värde som skall stoppas in i formeln som står på kalibreringssidan.
Kanal B är offset/kalibreringsinformation.
Kanal C är rådata (icke förstärkt) värde från själva mätkretsen. Kan användas vid felsökning, men är i praktiken svår att använda då värdet är brusigt.
Kanal D är den interna spänningsmatningen på +5V och det värde som skall användas vid kalibrering.

[gflygt]

Så i princip behöver jag bara ansluta den alltså. Det blev lite förvirrande med höjden över havet. Den är tydligen rätt försumbar verkar det.

[zingo]

Så i princip behöver jag bara ansluta den alltså. Det blev lite förvirrande med höjden över havet. Den är tydligen rätt försumbar verkar det.

Hejsan,

vet inte om du hittat den nån annanstans redan men det är ungefär 7 meter per millibar/hektoPascal. Så är din barometer placerad 14 meter över havet så är det alltså 2 mb/hP lägre tryck än vid havsytan.

/christer

[stenhh]

Barometern kommer kalibrerad för att rapportera aktuellt tryck utan korrigering för höjd över havet. För kalibreringsinformation, se medföljande papper.

Spänningarna A-D läser du av med din mjuk vara.

...Kanal D är den interna spänningsmatningen på +5V och det värde som skall användas vid kalibrering.

Hei,
benytter denne tråden litt...

Barometeret er koblet via et HA7Net og får spenning gjennom en medfølgende batterieliminator. Når jeg måler spenningene som genereres får jeg følgende resultat...

debian:/mnt/1wire/20.E80114000000# cat volt.ALL
3.60435, 3.62771, 4.35389, 0

Kanal D gir som vist 0 volt. Hva kan være årsaken?

/stenhh

[elf98]

Visar kanal D över 5.12V rapporteras 0V. Vilken version av barometern har du? Det är mycket ovanligt att den interna spänningsregulatorn avviker så mycket.

De övriga värdena ser fullt rimliga ut.

[stenhh]

Visar kanal D över 5.12V rapporteras 0V. Vilken version av barometern har du? ...

Jeg har barometer version 1.

/stenhh

[elf98]

OCh de värden du får ut utan att ändra kalibreringen är felaktiga?

[stenhh]

Uten å endre kalibrerings verdiene, og sette de avleste verdiene inn i formelen "Tryck=startvärde+volt*slope" gir omlag 17 mbar over aktuell luftrykk. I tillegg generer barometeret mye forstyrelse i mitt 1-wire nett.

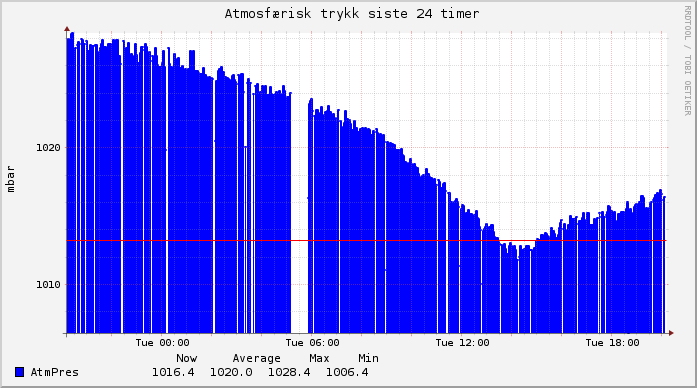

som grafen viser er avlesningene veldig ustabile.

/stenhh

[elf98]

Så ska det självklart inte vara, om du skickar ett mail till i@m.nu med adressuppgifter så kommer en ny barometer med posten så du kan testa!

mvh
Erik

[stenhh]

Hei igjen,
da er nytt barometer ankommet og testet omlag 1 uke. Etter initiell kalibrering viser barometeret riktige verdier, og viser stabile verdier.

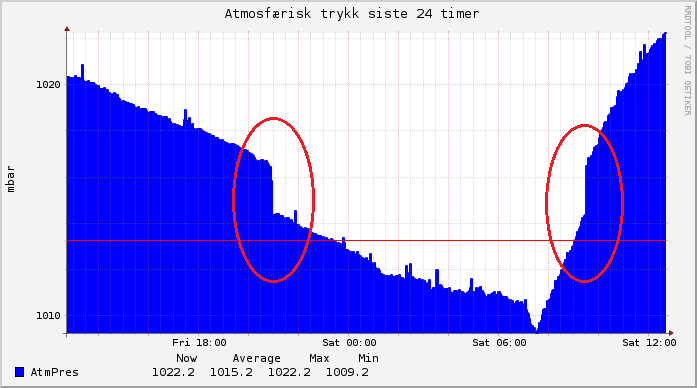

Ved økende verdier gjør barometert på ca 1014 mBar et hopp på ca 2 mBar. Det samme skjer ved minskende veridier. Se bildene under.

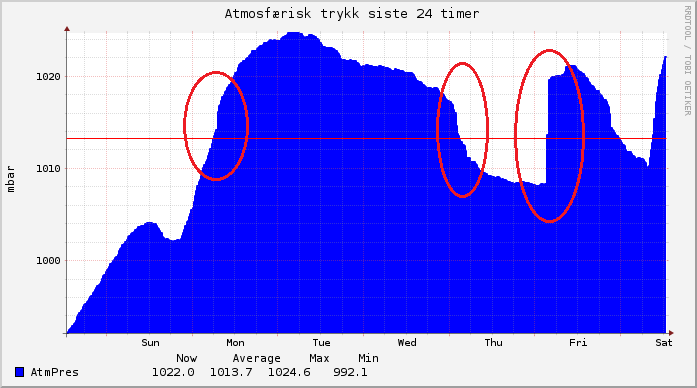

Så plutselig gjør barometert et hopp på nesten 12 mBar.
Avlesning via OWFS gir følgende;

debian:/mnt/1wire/20.561114000000# cat volt.ALL
2.74278, 3.91615, 4.44554, 0

Som det viser, er volt.D nå 0 volt.

Er det noen som har erfaring med noe tilsvarende, og eventuellt kan gi noen tips?

/stenhh

[elf98]

Koppla bort spänningsmatningen! Din batterieliminatoen är med stor sannolikhet trasig.

[elf98]

Det avlästa värdet är direkt beroende av matningsspänningen till tryckaensorn. Att den inbyggda apänningsregulatorn på två kort börjar avika av sig själva är osannolikt. Har du någon annan batterieliminator att testa med?

Har du möjlighet att mäta vad den nuvarande batterieliminatorn lämnar för spänning?

[stenhh]

Da har jeg endelig fått målt batterieliminatoren. Den gir spenning ut på 12.2 V. Den nye batteriliminatoren som jeg har fått tilsendt gir en spenning ut på 12.43 V.
