Z-WEET Dörrklocka (Z-wave modda Nexa trådlös dörrklocka)

[andyham]

Tjena!

Blev less på att det inte fanns någon "färdig" dörrklocka att köpa som fungerar i Sverige så jag moddade min befintliga NEXA MLR-1105.
Nedan kommer instruktion på hur jag gjorde och det fungerar klockrent för mig iaf.
Kanske kan någon annan med ha nytta av det . men på egen RISK!. som sagt fungerar perfekt för mig iaf!

Följande behövs
- Dörrklocka, Nexa MLR-1105 (https://www.m.nu/tradlos-dorrklocka-lju ... -2427.html)
Kan säkert fungera med annan dörrklocka, jag valde en där mottagaren har en LED som lyser när någon trycker på knappen.
- 2 sladdar olika färger
- Fibaro Dörr/Fönster sensor: FGK-101 eller liknande.
(https://www.m.nu/dorrfonstersensor-fibaro-p-795.html)
- Löddkolv och skruvmejsel!


1. Börja med att plocka isär din Nexa mottagare genom att först plocka ur batterierna.
Bakom mittersta batteriet finns det en skruv, lossa den. (Den kommer vi inte att använda igen).
download/file.php?mode=view&id=1819

2. Lossa nu den gråa ramen på framsidan försiktigt så du inte knäcker något.
download/file.php?mode=view&id=1820

3. Lossa nu de 4 små skruvarna
4. Lyft bort hela fronten
download/file.php?mode=view&id=1821

5. Skruva av kretskortet via skruven uppe till vänster
6. Lyft ut kretskortet försiktigt och vik det till höger så du ser och kommer åt baksidan och kan lödda på 2st kablar på LED.
7. Lödda på 2 kablar enligt bild, var försiktig så du inte kortsluter.
download/file.php?mode=view&id=1822

8. För kablarna ut igenom skruvhålet som ramen satt skruvad med
download/file.php?mode=view&id=1823

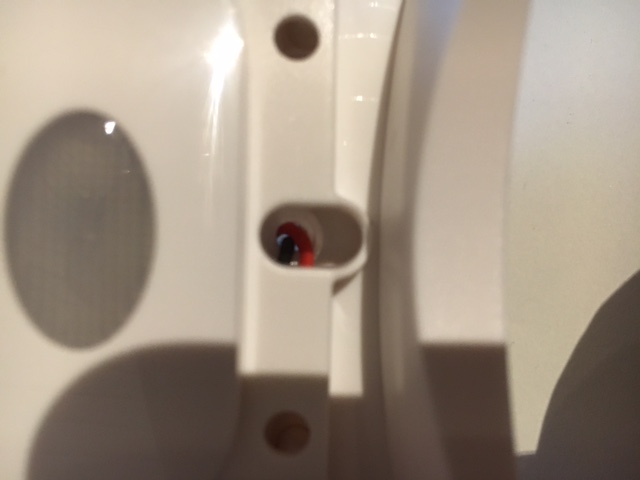

Så här ser det ut framifrån genom hålet:
download/file.php?mode=view&id=1824


9. Sätt tillbaka kretskortet, front kåpan och sedan ramen. Vänta med batterierna.
10. Anslut nu kablarna till Fibaro dörr/fönster sensorn enligt bild, OBS! Viktigt att de sätts exakt enligt bild och att rätt färg går till rätt stift.
download/file.php?mode=view&id=1825
Parameter 3 skall ha värde 1 för sensorn!

11. Nu är din Nexa mottagare ”moddad”. Det fina är att du har kvar den som vanlig dörrklocka men du kommer också få en signal .

Fibaro setup
1. Skapa först en variabel som innehåller standardvärdet 1. Döp variabeln till ringklocka eller liknande. (paneler, variabler, lägg till)
download/file.php?mode=view&id=1826


2. Skapa Scen ”Ringklocka aktiverad”, enligt bild.
Eftersom Nexa mottagaren blinkar LED lampan ett antal ggr för varje knapptryck så har jag valt att endast skicka 3 Push/epost meddelande. Det är därför jag använder variabeln.

Jag kontrollerar så att variabeln är mindre än 3 (vill du ha fler meddelande för varje tryck så ökar du denna flagga i scenen). Är variabeln mindre än 3 samt sensorn är överträdd då ökar jag variabeln med 1 för varje gång den går in här, samt skickar push meddelanden.

Anledningen att jag ökar variabeln med 1 är just för att när den överstiget 3, så går den inte in i snurran längre och skickar fler notiser.
download/file.php?mode=view&id=1827

Nästa scen nollställer variabeln när sensorn är ”säker” i minst 30 sekunder.
Den kan säkert minskas, men jag tyckte det fungera bra för mig med 30 sekunder iaf.

3. Skapa Scen ”Ringklocka säker”, enligt bild.
Här nollställer vi variabeln när sensorn är säker i minst 30 sekunder.
Skulle någon trycka på knappen innan 30 sekunder har gått, får man inte fler pusmeddelanden. Vill man sänka 30 sekunder får man prova sig fram, det viktiga är att man inte sänker för mycket innan den ”blinkat” klart.
download/file.php?mode=view&id=1828

Så, då skall det vara klart!
Du kan lätt testa det genom knappen så klart, men även 3:e knappen på baksidan av mottagaren (learning knappen).

Hoppas det fungerar och att du fick nytta av det.
Ganska enkel moddning!

[maeron]

Om jag tolkar dina bilder rätt så kopplar du alltså trådarna till TD(DQ) + och - till IN?

[MickeS]

Kan man koppla in en tempsensor samtidigt här?
Så man får både denna smarta funktion o temperatur samtidigt ?

[MickeS]

Väldigt smart och jag har Lött ihop allt o det funkar.
Problemet e bara att jag får 33 st push till 3 st enheter.

LEDlampan på DingDongen blinkar ju 12 ggr. Så sensorn detekterar ju 12 öppningar, sen verkar det multipliceras med något antal så att det bara haglar Push....


Nån idé ?

[andreasm80]

Hej,

Har samma bekymmer här. Och jag har försökt att hitta ett alternativ på kretskortet til Nexa klockan. Och jag tror jag har försokt att mäta alla punkter på kortet men hittar inget stabilt av och på signal. Fibaro sensorn behöver inte känna av mycket til volt innan den slår ut med ett signal och det måste vara ett pålitligt signal annars "ringer" det på dörrn utan att det faktisk gör det.

Jag har även försökt att använda det av/på signalet som går mot ledlampan via en kondensator i olika storlekar för att holda på "på" läget. Men utan hell. Sen hittade jag en punkt som gav ut signal på 4,63v varje gång det ringde på, men gick ned til 0,03-0,22v i viloläge. för att sen köra detta ut via ett räle.. Men ej..

Inte bara får vi 12 registreringar, men det är litt tillfeldigt om den stannar i off läge eller i on läge. Så då kan en inte göra ett lua eller blockly på status on eller off.

Blev inte helt den suksessfaktorn jag hadde hoppats på. Det jag kanske kan få till med detta är ju att gör att lua eller blockly script som känner typ "changed" state som triggar en reaktion, som samtidig triggar ETT pushmedelande och inte 12 eller 24, värje gång det ringer på dörn.

[MickeS]

Hej,

Jag är inte jättehaj på det där men kan man inte lägga in kablarna på ringklockedingdongen ?
Alltså det som låter, på typ högtalaren ?
Den slår ju till för att låta, och den låter ju bara en gång.

[MickeS]

Och sen strunta i variabler utan bara välja att den ska skicka push eller mail om status förändras.

[andreasm80]

Började om då detta var allt för opålitlig. Det enda jag ville ha var en stabil ON när det ringer på dörren, og en stabil OFF när det inte ringer på dörren.
Så då satte jag tillbaka dörrklockan som den var från början. Jag ville behålla knappen på utsidan pga slippa göra egen knapp som ser "ok" ut och ha lång batterikapasitet.

I stället för att hämta input från dörrklockans kretskort (LED) till z-Wave modul direkt plasserade jag en Arduino i mellan en fibara universal sensor och dörrklocka.

Så här gjorde jag det:
Tog en billig Arduino, kopplade högtalar pulsen (plus) från dörrklockan till Arduino sin analog input (pin 0), när det ringer på dörren så får man en puls från högtalaren som skickar då en "HIGH" signal till A0 på Arduino.
När detta signal kommer så ska Arduino skicka en UT signal via en av PWM ut-portarna. tex pin 7 på PWM sidan av Ardu kortet.
Sen gjorde jag en liten krets som styr et rele från detta signal. Relet är kopplat til Fibaro Sensorn som en helt vanlig av/på brytare.
Det har funkat nu en vecka och funkar som tänkt.
Får ON ca 15 sekunder när det ringer på dörren och sen OFF (stabilt) så länge ingen ringer på.

Förrst nu kan man börja göra som "magic" i Domoticz vad som ska hända när det ringer på dörren

Fördelen med detta är att man kan använda Nexa klockans ljud eller inte, men även laga egen musik/ljud via Arduino om man vill.
Pulsen från Nexa klockan skickas oberoende om man har ljud på eller inte.
Jag ska göra en liten blog på hur jag gjorde i mer detalj, skickar en länk senare.

[MickeS]

Ojdå...det lät som mycket meckande.

Jag tänkte oxå om och provade i min vilda fantasi att löda på 2 kablar(röd och svart)
På ringklockan. När man trycker på knappen så tänds ju en liten röd lampa.
Där lödde jag fast 2 kablar. Jag hade fördelen med ett gammalt hål från gammal ringklocka.
Så jag drog in dessa 2 kablar i gammalt rör och tog fram från en dosa inomhus. Där satte jag dörrsensorn.

Och skapade 2 st scener. När man trycker på ringklockan så öppnas sensorn. Då skickas det ett push.
Trycker man ingen så stängs sensorn och push skickas.

1 scen för öppna och 1 scen för stänga.

Funkar perfekt och inga konstigheter med fler produkter.

[steffo]

Gjorde precis som "MickeS" nu i helgen.
Använde mig av Biltemas "Dörrklocka, trådlös (21950)". Plockade isär "tryckknappen" och lödde på kablar på lysdioden.
Hade samma förutsättningar som "MickeS" med gammalt rör in i huset.
Jag skapade dock endast en scen och det fungerar "klockrent"
Kopplade enligt bilden, fick vända på trådarna en gång, sedan funkade det.

[MickeS]

Hur har du din dörrsensor inställd?
Jag har en ny ringklocka.
Lödde på dingdongens högtalare.

Men jag får inget mail ellr push vid aktivering...
